Металлический профиль для фасадных систем
       Профиль (0,70 мм)





Наименование профиля Рисунок Длина, мм Толщина стали
Профиль ПП 60х27 мм   от 0,60 м - 6,00 м, по размерам заказчика 0,70 мм
Профиль ПН направляющий
 27х28 мм
Профиль стоечный
Сечение:   50х50
                     55х50
                          100х50 мм
Профиль направляющий
Сечение:  50х40
                    75х40
                         100х40 мм
Подвес прямой  с ушами для ПП 179 мм
244 мм
304 мм
0,80 мм
1,00 мм








Стандартная комплектация подконструкции:
• Профиль ПП 60х27 мм толщиной 0,70 мм
• Подвес прямой  с ушами для ПП длиной 180-300 мм
• Дюбель-гвоздь 8*80 (100, 120), дюбель фасадный 10*80
• Саморез по металлу 4,2*16 (19, 25)

Более точный подбор элементов фасадной системы производится исходя из конструкции здания, ветровой нагрузки, толщины утеплителя, материала стен.









 МЕТАЛЛОПРОФИЛЬ стальной оцинкованный для монтажа
каркаса навесного вентилируемого фасада





Наименование Эскиз Показатель (мм) Значение
Профиль горизонтальный основной толщина 1,5/1,2/1
длина 3000
размер А 40 50
размер Б 40 50
возможно изготовление уголков различных размеров (в том числе разнополочных) от 40 мм до 64 мм
Профиль вертикальный основной Н-образный толщина 1,5/1,2/1
длина 3000
размер А 50 65
размер Б 20 20
Профиль вертикальный промежуточный Z-образный толщина 1,5/1,2/1
длина 3000
размер А 30 20
размер Б 30 40
Кронштейн для вентилируемого фасада толщина 2,0
размер А 50 50 50 50
размер Б 50 100 150 200
размер С 50 50 50 50
Кляммер рядовый толщина 1,1 мм
размер 75х70 мм
Кляммер стартовый толщина 1,1 мм
размер 75х35 мм
















Вертикальный каркас представляет собой несущие профили, крепящиеся к горизонтальному каркасу стальными вытяжными заклепками в соответствии с детализированными схемами. Вертикальный профиль используется в вертикальных стыках фасадных плит. Вертикальный половинный профиль используется для крепления средней части фасадных плит, а также в конструкциях наружного и внутреннего углов и бокового откоса окна. Для компенсации температурного движения несущих вертикальных профилей необходимо оставлять в конструкциях температурный зазор. Для более экономичного использования вертикальных направляющих рекомендуется скреплять их между собой с последующим распилом. Распил выполняется после монтажа плит в местах горизонтального стыка плит с шагом не более 3500 мм. Температурный разрыв вертикальных несущих профилей должен находится только в местах горизонтальных стыков плит с шагом не более 3500 мм.
Преимущества:
1. Универсальность. Конструкция металлической обрешетки может использоваться для отделки фасада здания с использованием керамогранита, фиброцементных плит, алюмокомпозитных панелей, профилированного листа, винилового сайдинга и т.д.
2. Выравнивание фасада. За счет применения различных типоразмеров кронштейнов и горизонтальных профилей скрываются неровности и дефекты поверхности фасада.
3. Круглогодичный монтаж.
4. Профили могут крепиться к несущей стене любого типа (бетон, кирпич, экоблок и т.д.).

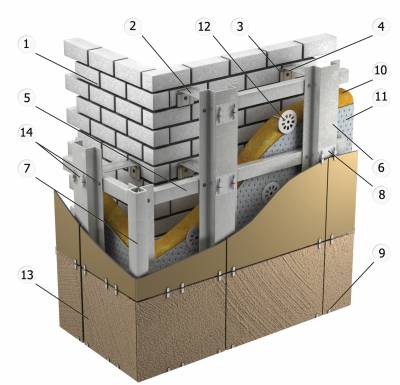

1. несущая стена; 2. кронштейн; 3. прокладка термоизолирующая; 4. анкерный дюбель; 5. профиль горизонтальный основной; 6. профиль вертикальный основной;             7. профиль вертикальный промежуточный; 8. кляммер рядовой; 9. кляммер стартовый; 10. утеплитель; 11. гидро-ветрозащитная паропроницаемая мембрана; 12. тарельчатый дюбель; 13. облицовочная плита; 14. заклепка вытяжная
